Wärmespeicher für Privatkunden

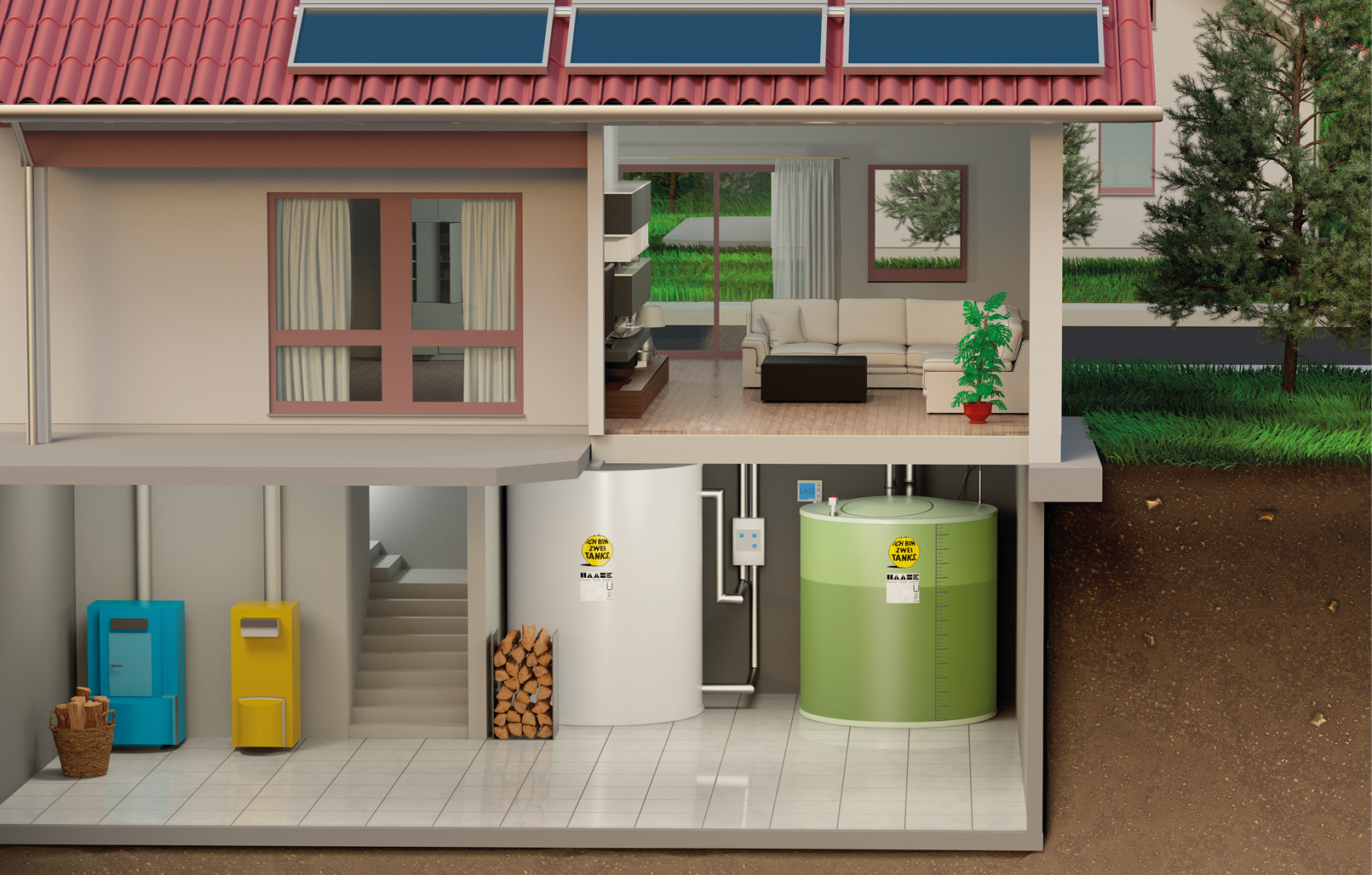

Wärmespeicher von Haase in einem Einfamilienhaus

Haase Wärmespeicher T 400: Passt durch jede Tür

Vor Ort montierbarer Wärmespeicher aus glasfaserverstärktem Kunststoff, der auf die unterschiedlichsten Platzverhältnisse, Volumenanforderungen, Energiequellen und Verbraucher angepasst werden kann. Der drucklose Speicher kann mit einer Temperatur von maximal 95 °C betrieben werden und sowohl innerhalb von Gebäuden wie auch außerhalb installiert werden.

Wärmespeicherung

Die nachhaltige Sicherung der Lebensgrundlage für kommende Generationen erfordert von jedem einen sorgsamen Umgang mit den verfügbaren Ressourcen. Entscheidend wird dazu ein vernünftiger Mix aus konventioneller und regenerativer Energie beitragen. Grundvoraussetzung dafür wird sein, die zeitlichen Schwankungen zwischen Energieangebot und Verbrauch durch den Einsatz von Speichern auszugleichen.
Dabei ist unerheblich, ob die Wärme von Solaranlagen, einem Festbrennstoffkessel, einer Wärmepumpe, einem Blockheizkraftwerk oder anderen Wärmequellen bereitgestellt wird. Über eine Heizpatrone kann sogar elektrische Energie (z.B. aus einer Photovoltaikanlage) eingelagert werden.

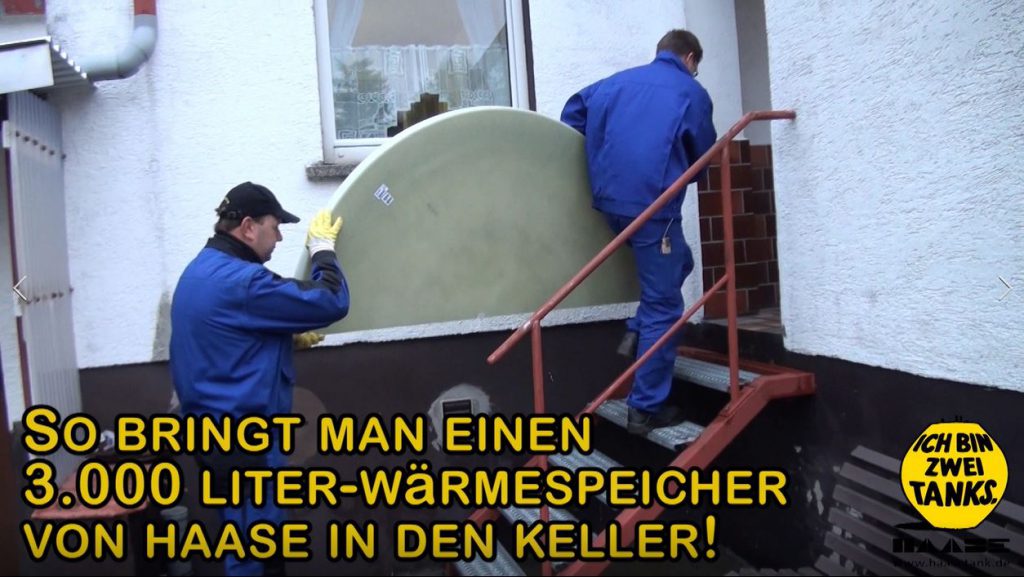

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Die Vorteile
des Haase-Wärmespeichers

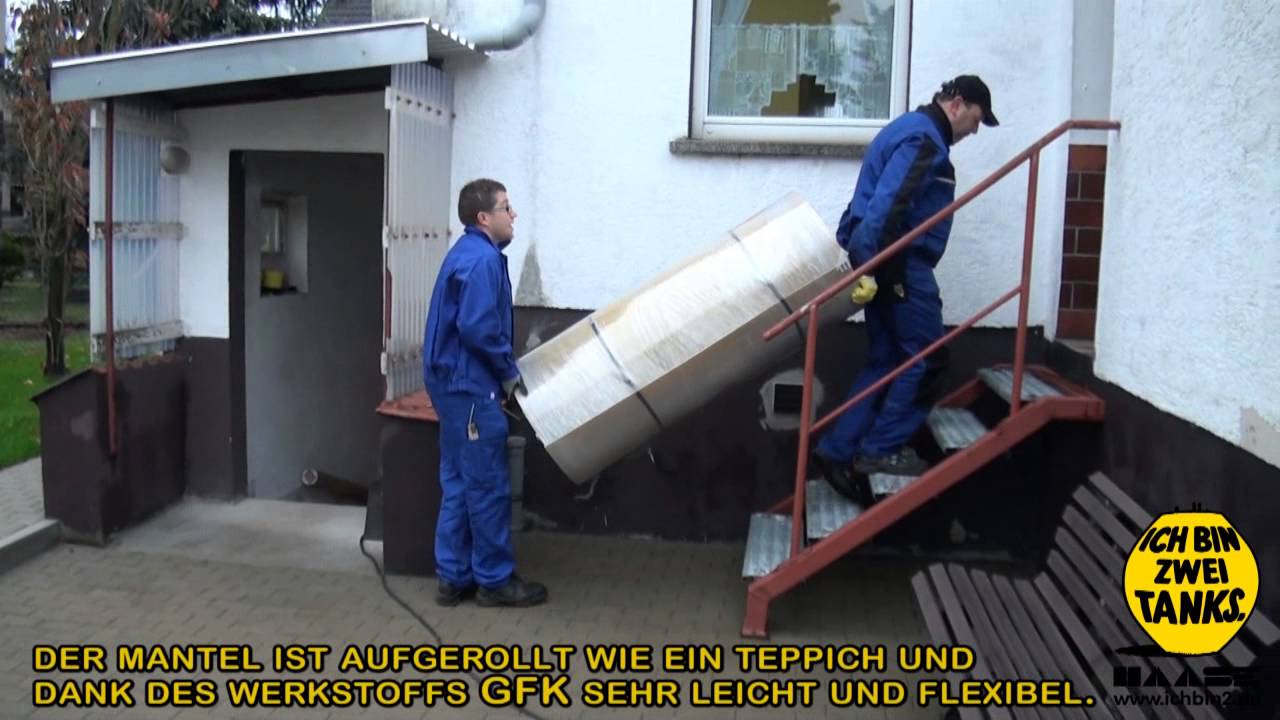

  • Klein durch die Tür – groß im Keller,

    denn der Wärmespeicher wird in Einzelteilen geliefert und vor Ort montiert. Enge Türen und schmale Treppen stellen somit, auch wegen des geringen Gewichts von GFK, kein Problem mehr dar.

  • Verschiedene Ausstattungsmöglichkeiten,

    denn der Wärmespeicher kann mit Edelstahlwellrohr oder Schichtenladeeinheit ausgestattet bzw. als Puffer ausgeführt werden. Auch eine Kombination ist möglich, was eine Anpassung an nahezu jede Anlage ermöglicht (siehe Ausstattungsvarianten).

  • Optimale Raumausnutzung,

    denn der Wärmespeicher kann mit Durchmessern von 1,30 m bis 4,40 m und Höhen von 1,35 m bis 9,70 m realisiert und somit an nahezu jede Räumlichkeit angepasst werden (siehe Größentabelle).

  • Breites Anwendungsspektrum,

    denn die variable Ausstattung der Wärmespeicher ermöglicht eine Vielzahl von Anwendungen – so kann thermische Energie aus verschiedensten Quellen (Solaranlage, Festbrennstoffkessel, Öl- oder Gaskessel, Abwärme, Wärmepumpe usw.) eingelagert und der Speicher auch als Kältespeicher genutzt werden. Selbstverständlich ist auch die Einspeisung überschüssigen Stroms über eine Heizpatrone möglich.

  • Verschiedene Aufstellmöglichkeiten,

    denn der Wärmespeicher kann sowohl innen als auch außen eingesetzt werden.

  • Vorteile durch Verwendung von GFK,

    denn glasfaserverstärkter Kunststoff ist korrosionsfrei, alterungsbeständig, hat ein geringes Gewicht und besitzt eine hohe Isolierfähigkeit – zudem kann er, im Gegensatz zu vielen anderen Kunststoffen, bis zu einer Maximaltemperatur von 95 °C eingesetzt werden.

Ausstattungsvarianten für den Wärmespeicher

Der zum Einsatz kommende Behälterwerkstoff GFK ist formstabil, alterungs- und temperaturbeständig sowie 100 %-ig korrosionsfrei. Ein weiterer großer Vorteil von GFK liegt in der sehr geringen Wärmeleitung.
Die Wärmedämmung des Speichers besteht, abhängig vom Durchmesser, aus 100 mm starken, druckfesten Dämmplatten am Boden sowie aus aluminiumkaschierter Dämmwolle mit mindestens 100 mm Stärke im Mantel- sowie 200 mm im Deckelbereich.

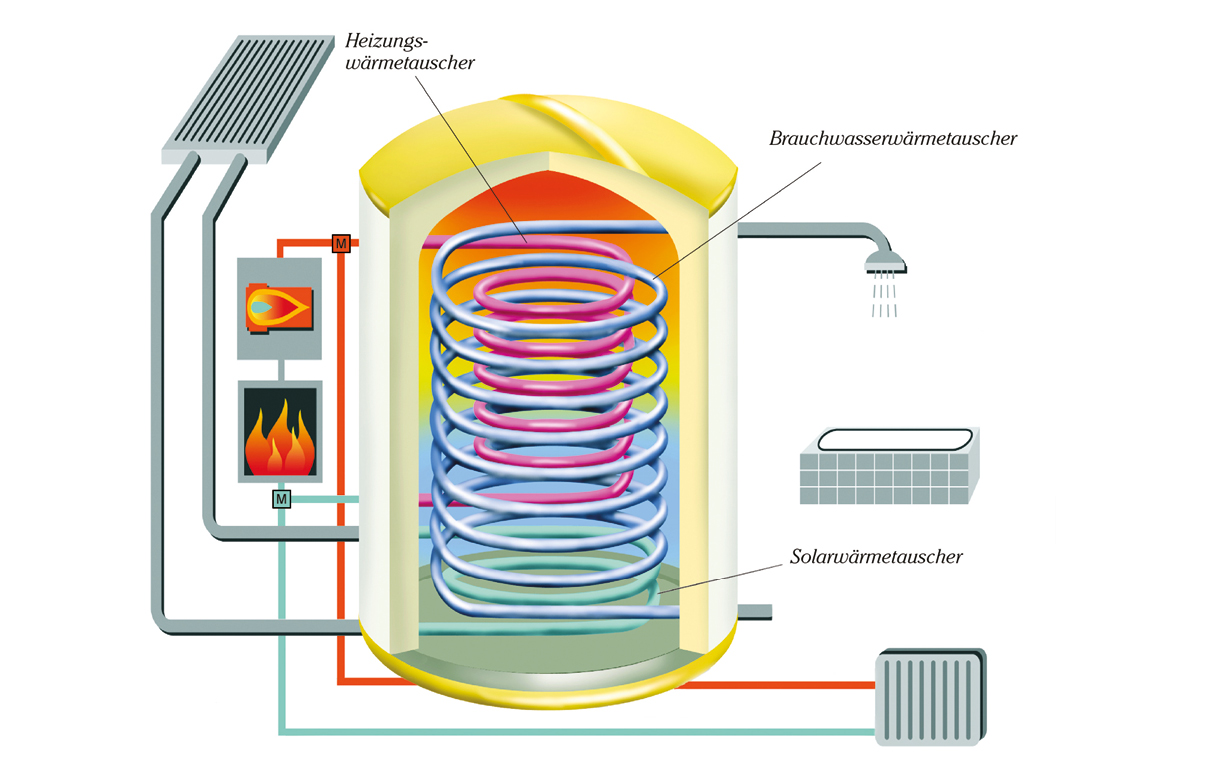

Auch beim äußeren Speichermantel, der die Dämmung verkleidet und schützt, kommt glasfaserverstärkter Kunststoff zum Einsatz. Bei Wärmespeichern, die im Privatbereich Anwendung finden, kommen in der Regel Wärmetauscher aus Edelstahlwellrohr zum Einsatz. Bei hohen Übertragungsleistungen oder größeren Speicherkapazitäten sind Schichtenladeeinheiten oder Flanschanschlüsse sinnvoll.

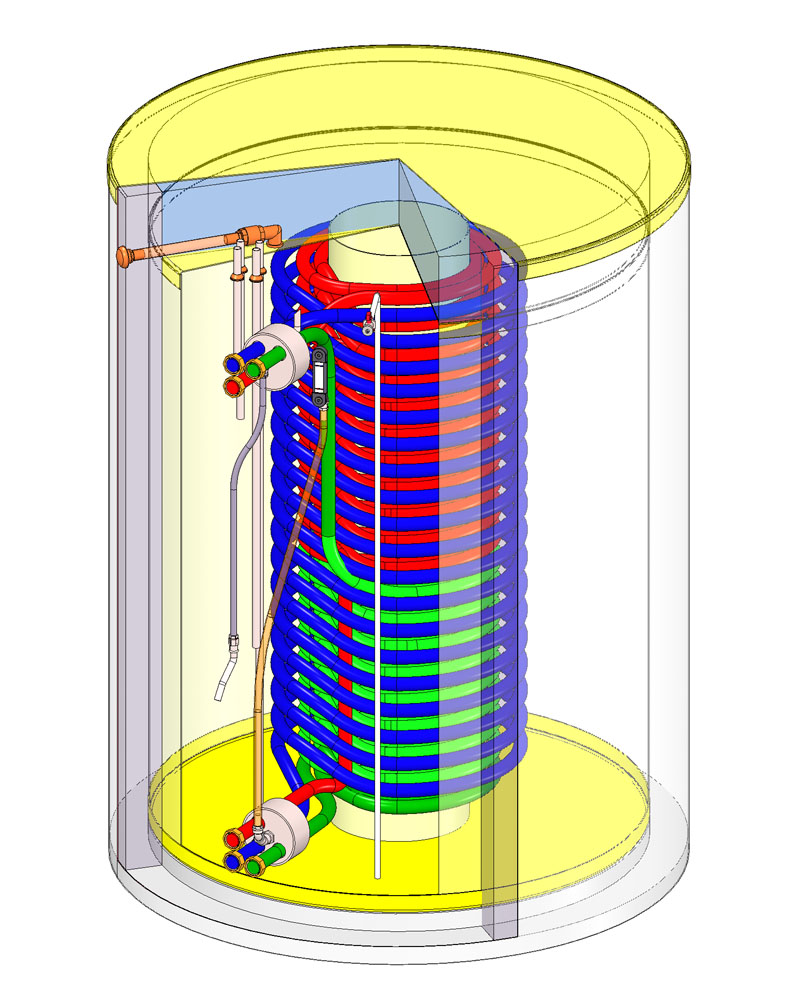

Edelstahlwellrohr

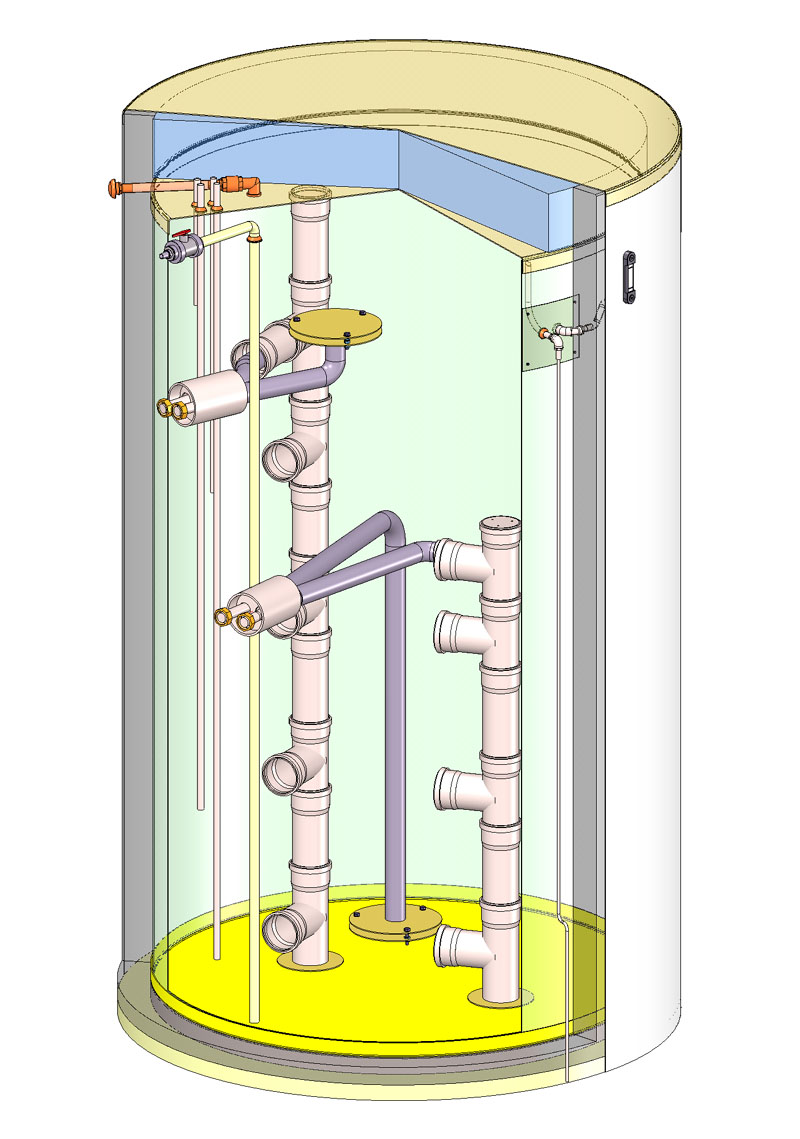

Schichtenladeeinheit

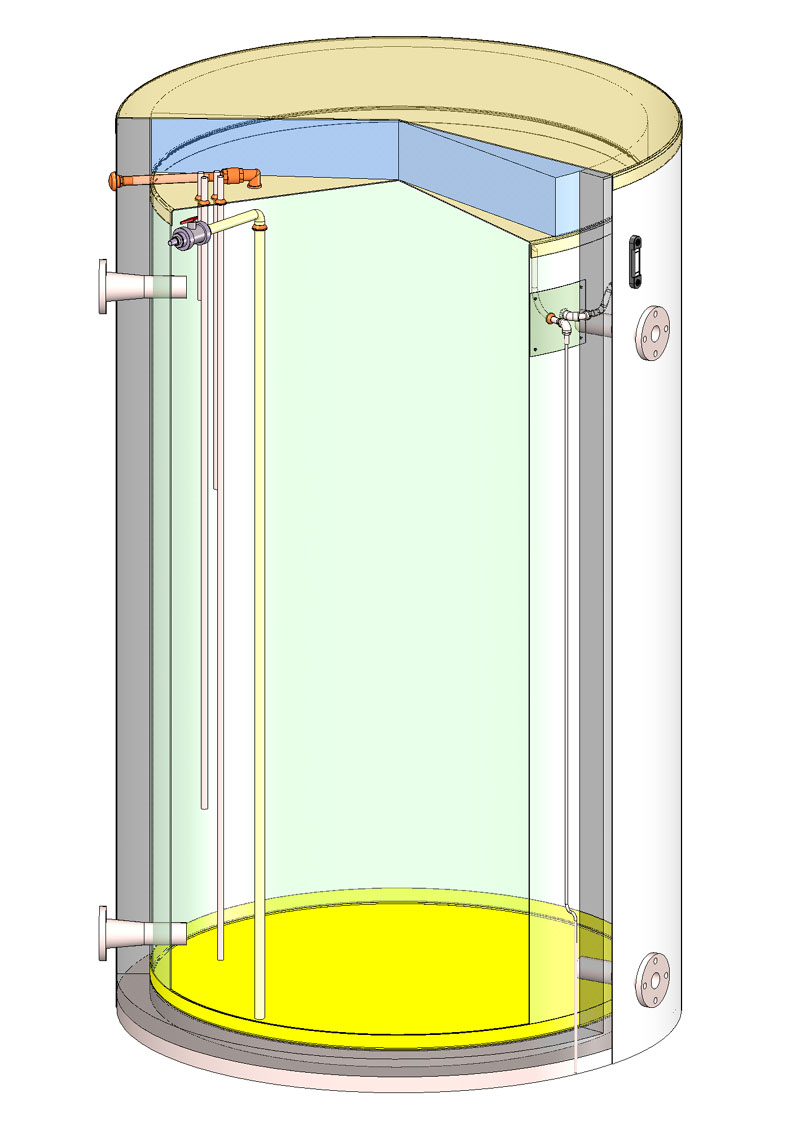

Flanschanschlüsse

Sie haben Fragen?

Wir helfen Ihnen gern telefonisch oder per E-Mail.

035952 3550
info@haasetank.de

Speichergrößen des Wärmespeichers

Haase bietet für jeden Anwendungsfall die optimale Speichergröße an: 10 verschiedene Durchmesser zwischen 1,30 m und 4,40 m sowie Höhen bis zu 9,70 m ermöglichen ein Volumen von bis zu 100.000 Litern. Der Wärmespeicher von Haase kann sich so an alle räumlichen Verhältnisse anpassen und garantiert damit die hohe Effizienz der Gesamtanlage.
Bei einer geplanten Außenaufstellung ist auch eine werksseitige Montage mit anschließendem Transport auf die Baustelle möglich.

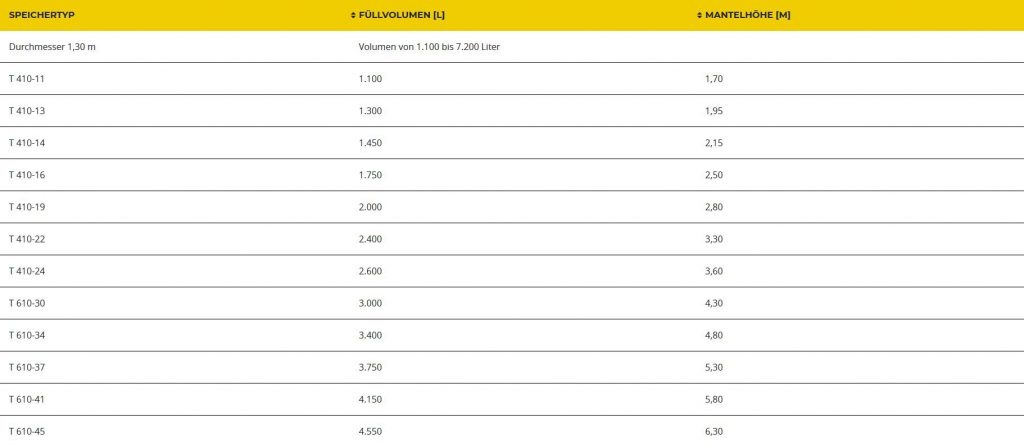

Größentabelle

Übersicht der verschiedenen Größen vom Haase-Wärmespeicher

Tabelle ansehen
SpeichertypFüllvolumen [l]Durchmesser inkl. Isolierung [m]Mantelhöhe inkl. Isolierung [m]
Durchmesser 1,30 mVolumen von 1.100 bis 7.200 Liter
T 410-111.1001,301,70
T 410-131.3001,301,95
T 410-141.4501,302,15
T 410-161.7501,302,50
T 410-192.0001,302,80
T 410-222.4001,303,30
T 410-242.6001,303,60
T 610-303.0001,304,30
T 610-343.4001,304,80
T 610-373.7501,305,30
T 610-414.1501,305,80
T 610-454.5501,306,30
T 610-494.9501,306,80
T 610-535.3001,307,30
T 610-575.7001,307,80
T 610-616.1001,308,30
T 610-656.5001,308,80
T 610-696.9001,309,30
T 610-727.2001,309,70
Durchmesser 1,50 mVolumen von 1.300 bis 11.700 Liter
T 413-141.3001,501,35
T 413-161.5501,501,55
T 413-201.7501,501,70
T 413-222.0501,501,95
T 413-242.3001,502,15
T 413-282.7501,502,50
T 413-323.1501,502,80
T 413-363.8001,503,30
T 413-394.2001,503,60
T 613-494.9001,504,30
T 613-555.5001,504,80
T 613-616.1001,505,30
T 613-676.7501,505,80
T 613-737.3501,506,30
T 613-808.0001,506,80
T 613-878.7001,507,30
T 613-939.3001,507,80
T 613-999.9001,508,30
T 613-10510.5001,508,80
T 613-11211.2001,509,30
T 613-11711.7001,509,70
Durchmesser 1,70 mVolumen von 1.700 bis 15.700 Liter
T 415-181.7001,701,35
T 415-212.0501,701,55
T 415-252.3001,701,70
T 415-282.7501,701,95
T 415-313.1001,702,15
T 415-363.7001,702,50
T 415-424.2001,702,80
T 415-485.0501,703,30
T 415-535.6001,703,60
T 615-656.5501,704,30
T 615-747.4001,704,80
T 615-828.2501,705,30
T 615-909.0501,705,80
T 615-999.9001,706,30
T 615-10710.7501,706,80
T 615-11611.6001,707,30
T 615-12512.5001,707,80
T 615-13313.3001,708,30
T 615-14214.2001,708,80
T 615-15015.0001,709,30
T 615-15715.7001,709,70
Durchmesser 1,92 mVolumen von 2.200 bis 20.300 Liter
T 417-222.2001,921,35
T 417-272.6501,921,55
T 417-332.9501,921,70
T 417-373.5501,921,95
T 417-403.9501,922,15
T 417-484.7501,922,50
T 417-555.4001,922,80
T 417-626.5501,923,30
T 417-687.2001,923,60
T 617-858.5001,924,30
T 617-959.5501,924,80
T 617-10610.6501,925,30
T 617-11711.7501,925,80
T 617-12812.8001,926,30
T 617-13913.9001,926,80
T 617-15015.0001,927,30
T 617-16116.1001,927,80
T 617-17217.2001,928,30
T 617-18318.3001,928,80
T 617-19419.4001,929,30
T 617-20320.3001,929,70
Durchmesser 2,20 mVolumen von 2.800 bis 26.000 Liter
T 419-302.8002,201,35
T 419-343.3502,201,55
T 419-403.8002,201,70
T 419-454.5002,201,95
T 419-505.0502,202,15
T 419-586.0502,202,50
T 419-676.9002,202,80
T 419-798.3502,203,30
T 419-879.2002,203,60
T 619-10910.9002,204,30
T 619-12212.2502,204,80
T 619-13613.6502,205,30
T 619-15015.0502,205,80
T 619-16416.4502,206,30
T 619-17817.8502,206,80
T 619-19319.3002,207,30
T 619-20720.7002,207,80
T 619-22122.1002,208,30
T 619-23523.5002,208,80
T 619-24924.9002,209,30
T 619-26026.0002,209,70
Durchmesser 2,50 mVolumen von 3.700 bis 34.300 Liter
T 422-373.7002,501,35
T 422-434.4002,501,55
T 422-525.0002,501,70
T 422-595.9002,501,95
T 422-646.6502,502,15
T 422-778.0002,502,50
T 422-879.1002,502,80
T 422-10511.0002,503,30
T 422-11512.1002,503,60
T 622-14314.3502,504,30
T 622-16116.1502,504,80
T 622-18018.0002,505,30
T 622-19819.8002,505,80
T 622-21721.7002,506,30
T 622-23523.5502,506,80
T 622-25525.5002,507,30
T 622-27327.3002,507,80
T 622-29129.1002,508,30
T 622-31031.0002,508,80
T 622-32832.8002,509,30
T 622-34334.3002,509,70
Durchmesser 3,00 mVolumen von 4.750 bis 44.500 Liter
T 425-504.7503,001,35
T 425-585.7003,001,55
T425-706.4503,001,70
T 425-797.6503,001,95
T 425-868.6503,002,15
T 425-10010.3003,002,50
T 425-11511.8003,002,80
T 425-13614.2003,003,30
T 425-14915.6503,003,60
T 625-18618.6003,004,30
T 625-20920.9503,004,80
T 625-23323.3503,005,30
T 625-25725.7503,005,80
T 625-28128.1503,006,30
T 625-30530.5003,006,80
T 625-33033.0003,007,30
T 625-35435.4003,007,80
T 625-37837.8003,008,30
T 625-40240.2003,008,80
T 625-42642.6003,009,30
T 625-44544.5003,009,70
Durchmesser 3,50 mVolumen von 6.850 bis 64.400 Liter
T 430-696.8503,501,35
T 430-828.2503,501,55
T 430-989.3003,501,70
T 430-11211.0503,501,95
T 430-12212.4503,502,15
T 430-14414.9003,502,50
T 430-16517.0003,502,80
T 430-19720.5003,503,30
T 430-21622.6003,503,60
T 630-26926.9003,504,30
T 630-30330.3503,504,80
T 630-33833.8003,505,30
T 630-37237.2503,505,80
T 630-40740.7003,506,30
T 630-44144.1503,506,80
T 630-47847.8003,507,30
T 630-51351.3003,507,80
T 630-54754.7003,508,30
T 630-58258.2003,508,80
T 630-61661.6003,509,30
T 630-64464.4003,509,70
Durchmesser 4,00 mVolumen von 9.350 bis 80.400 Liter
T 435-949.3504,001,35
T 435-11211.2504,001,55
T 435-13512.7004,001,70
T 435-15315.0504,001,95
T 435-16617.0004,002,15
T 435-19720.3004,002,50
T 435-22423.1504,002,80
T 435-26827.9504,003,30
T 435-29530.8004,003,60
T 635-36736.7504,004,30
T 635-41441.4504,004,80
T 635-46246.2004,005,30
T 635-50950.9004,005,80
T 635-55655.6004,006,30
T 635-60360.3004,006,80
T 635-65365.3004,007,30
T 635-70070.0004,007,80
T 635-74774.7004,008,30
T 635-79479.4004,008,80
T 635-80480.4004,008,90
Durchmesser 4,40 mVolumen von 12.200 Liter bis 97.900 Liter
T 440-12312.2004,401,35
T 440-14714.7004,401,55
T 440-17616.6004,401,70
T 440-20019.7004,401,95
T 440-21722.2004,402,15
T 440-25826.5504,402,50
T 440-29330.3004,402,80
T 440-35236.5004,403,30
T 440-38740.2504,403,60
T 640-48148.1504,404,30
T 640-54354.3004,404,80
T 640-60560.5004,405,30
T 640-66666.6504,405,80
T 640-72872.8004,406,30
T 640-79079.0004,406,80
T 640-85585.5004,407,30
T 640-91791.7004,407,80
T 640-97997.9004,408,30

1.000 Liter bis 100.000 Liter

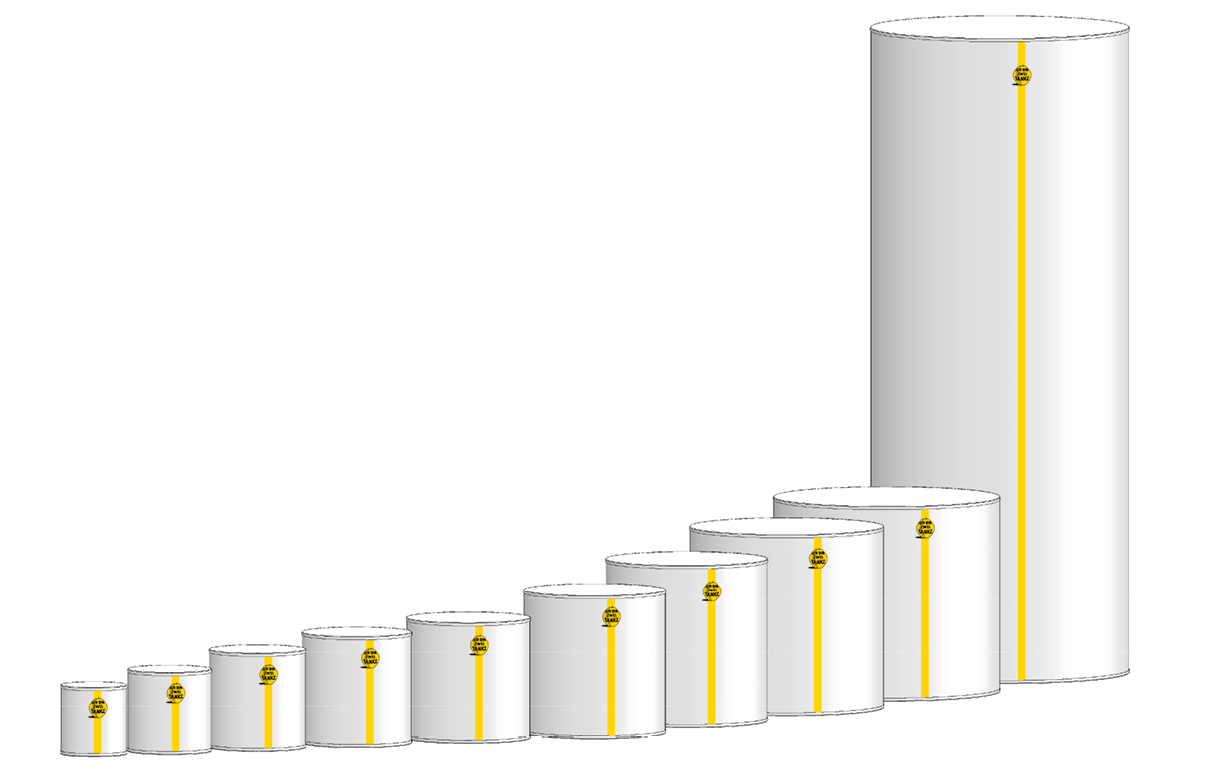

Auf der Darstellung sind die Größen unserer Haase-Wärmespeicher zu erkennen.

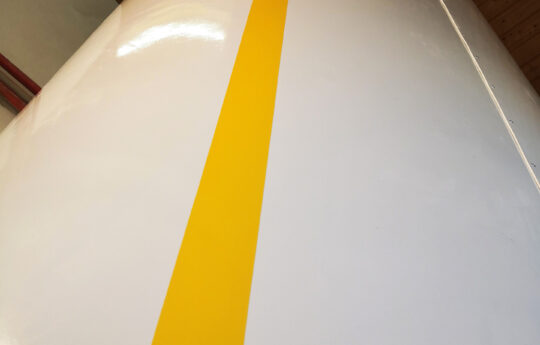

Wärmespeicher aus GFK

Die Wärmespeicher von Haase sind durch den Werkstoff GFK besonders langlebig und alterungsbeständig. Beim Einbau des Tanks wird er mit Hilfe von speziellen Harzen geruchs- und flüssigkeitsdicht verschlossen. GFK besitzt eine schlechte Wärmeleitfähigkeit – somit fallen nur sehr geringe Wärmeverluste an.
Weitere Informationen zu unserem Werkstoff GFK und den verschiedenen Herstellungsprozessen, finden Sie auf dieser Seite.

Zubehör für den Wärmespeicher

Standardausrüstung

  • Bodendämmung aus Styrodur
  • Mantel- und Deckeldämmung aus Mineralwolle
  • Befüllung / Entleerung DN 15
  • 4 Temperaturfühler-Leerrohre DN 10
  • Füllstandsanzeige

Sonderzubehör

  • doppelte Dämmung
  • Befüllung / Entleerung DN 50
  • zusätzliche Temperaturfühler-Leerrohre
  • Zirkulationslanze zum Anschluß der Zirkulationsleitung an den Wärmespeicher
  • Querstromrohr für besseres Schichtverhalten des Pufferspeichers

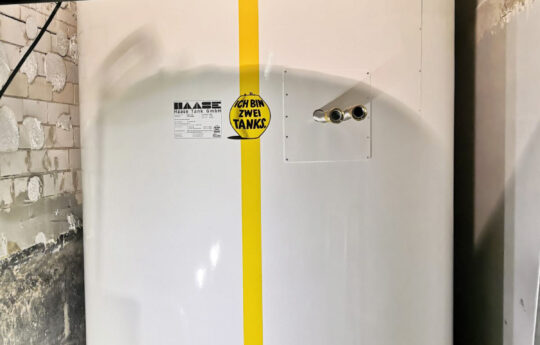

Der Wärmespeicher in der Praxis:
Überzeugen Sie sich anhand unserer Referenzen

Hier finden Sie weitere Referenzen zum Haase-Wärmespeicher.

Downloads zum Haase-Wärmespeicher

Prospektmaterial
Prospekt-Haase-Wärmespeicher-T-400
Infoblatt-Haase-Waermespeicher-T-400

Datenblätter
Datenblatt-T-400-mit-Edelstahlwellrohr-und-Gummipressdichtung
Datenblatt-T-400-Schichtenlader

Datenblatt-T-400-Pufferspeicher

Sie haben Fragen, wünschen weitere Unterlagen oder ein konkretes Angebot?

Dann schicken Sie uns bitte eine Nachricht über das unten stehende Kontaktformular bzw. an info@haasetank.de oder rufen Sie direkt an unter 035952 3550.
